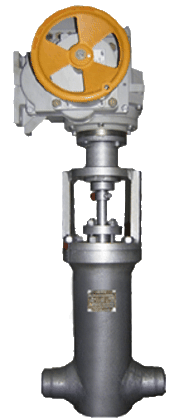

Клапан запорно регулирующий дисковый КРЗд. Клапан впрыска
Запорно-регулирующие клапаны КРЗд DN 10 ÷ 65 мм,
Рр 16 ÷ 38 МПа (клапаны впрыска), и DN 80 ÷ 200 мм, Рр 16 ÷ 25 МПа
(регулирование уровня, слив конденсата и др.). С долговременным
перепадом ∆P = 7 МПа и кратковременным - ∆P до 42 МПа.Обеспечивают близкую к линейной характеристику регулирования. Применяются в качестве клапанов впрыска для регулирования температуры пара в тракте котла, температуры редуцированного пара парогенераторов ОУ, РОУ, БРОУ, ПВД и др. на высокие параметры. При перепадах давления ∆P ≥ 3 МПа и Рр ≥ 20МПа рекомендуется комплектация фильтром.
Для регулирования с долговременными перепадами давления, где ∆P ≥ 9 Атм., рекомендуется использовать дросселирующие клапаны КНП имеющие 5 ступеней расширения.
Рабочая среда: конденсат, пар, газ, вода, агрессивные и др. среды.
Рабочая T°С - 280, 350, 450, 510, 570, 610, 650,
пропускная способность Кv, присоединительные размеры могут изменяться
по заданию заказчика.
Если нет других требований - комплектуются электроприводом МЭОФ.

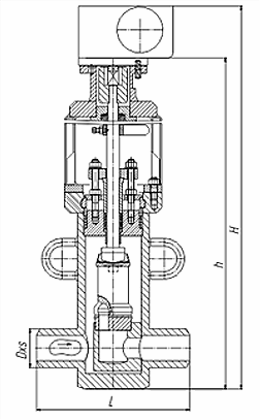

| Обозначение изделия | DN, мм | Рn, МПа при Т=20°С | Pр, МПа при Т= 250°С | Kv, т/ч для исполнения (01 … 09) | H КРЗд5, мм | H КРЗд, мм | L КРЗд5, мм | L КРЗд, мм | A КРЗд5, мм | Dxs, мм | Момент привода, Н/м | Масса, кг ±15% |
| КРЗд (5) 010.12 | 10 | 12,5 | 11 | 0,5; 0,9; 1,6; 2,4; 3,3 | 770 | 750 | 80 | 160 | 95 | 16х2 | 40 | 44 |
| КРЗд (5) 010.27 | 10 | 27 | 24 | 770 | ~ | ~ | ~ | ~ | 16х3 | 250 | 53 | |
| КРЗд (5) 010.44 | 10 | 44 | 38 | 770 | ~ | ~ | ~ | ~ | 18х3,5 | 250 | 54 | |
| КРЗд (5) 020.12 | 20 | 12,5 | 11 | 0,5; 0,9; 1,6; 2,4; 3,3; 5,4; 7,2; 9,2 | 760 | ~ | ~ | ~ | ~ | 28х3 | 40 | 45 |
| КРЗд (5) 020.27 | 20 | 27 | 24 | 780 | 760 | ~ | ~ | ~ | 28х4 | 250 | 55 | |
| КРЗд (5) 020.44 | 20 | 44 | 38 | 770 | ~ | ~ | ~ | ~ | 28х4,5 | 250 | 58 | |
| КРЗд (5) 025.44 | 25 | 44 | 38 | 0,9; 1,6; 2,4; 3,3; 5,4; 7,2; 9,2; 13,4 | 790 | 770 | ~ | ~ | ~ | 38х6 | 250 | 62 |
| КРЗд (5) 032.12 | 32 | 12,5 | 11 | 1,6; 2,4; 3,3; 5,4; 7,2; 9,2; 13,4; 20 | 850 | 830 | 150 | 300 | 160 | 42х4 | 250 | 60 |
| КРЗд (5) 032.27 | 32 | 27 | 24 | 870 | 855 | ~ | ~ | ~ | 42х5 | 250 | 65 | |
| КРЗд (5) 032.44 | 32 | 44 | 38 | 970 | 950 | ~ | ~ | ~ | 42х6 | 250 | 84 | |
| КРЗд (5) 040.12 | 40 | 12,5 | 11 | 2,4; 3,3; 5,4; 7,2; 9,2; 13,4; 20; 27 | 850 | 830 | ~ | ~ | ~ | 54х6 | 250 | 80 |
| КРЗд (5) 040.27 | 40 | 27 | 24 | 870 | 855 | ~ | ~ | ~ | 57х9 | 250 | 84 | |
| КРЗд (5) 040.44 | 40 | 44 | 38 | 970 | 950 | ~ | ~ | ~ | 57х9 | 250 | 93 | |
| КРЗд (5) 050.12 | 50 | 12,5 | 11 | 5,4; 7,2; 9,2; 13,4; 20; 27; 41; 55 | 850 | 830 | ~ | ~ | ~ | 57х4 | 250 | 82 |
| КРЗд (5) 050.27 | 50 | 27 | 24 | 870 | 855 | ~ | ~ | ~ | 68х8 | 250 | 88 | |
| КРЗд (5) 050.44 | 50 | 44 | 38 | 970 | 950 | 180 | 360 | 180 | 76х12 | 250 | 95 | |
| КРЗд (5) 065.12 | 65 | 12,5 | 11 | 5,4; 7,2; 9,2; 13,4; 20; 27; 41; 55 | 860 | 840 | 150 | 300 | ~ | 76х6 | 250 | 95 |
| КРЗд (5) 065.27 | 65 | 27 | 24 | 880 | 865 | ~ | ~ | ~ | 76х9 | 250 | 97 | |
| КРЗд (5) 065.44 | 65 | 44 | 38 | 970 | 950 | 180 | 360 | ~ | 86х11 | 250 | 99 | |
| КРЗд 5 080.12 | 80 | 12,5 | 11,3 | 9,2; 13,4; 20; 27; 41; 55; 85; 138 | 1040 | 220 | 250 | 95х8 | 250 | 72 | ||
| КРЗд 5 080.27 | 80 | 27 | 24 | 1070 | 220 | 250 | 106х12 | 250 | 90 | |||
| КРЗд 5 100.06 | 100 | 6,3 | 5,4 | 27; 41; 55; 85; 107; 138; 172; 229 | 1130 | 230 | 260 | 108х6 | 100 | 70 | ||
| КРЗд 5 100.12 | 100 | 12,5 | 11,3 | 1170 | 230 | 260 | 108х9 | 250 | 110 | |||
| КРЗд 5 100.44 | 100 | 44 | 38 | 1130 | 250 | 280 | 133х18 | 630 | 205 | |||
| КРЗд 5 150.12 | 150 | 12,5 | 11,3 | 55; 85; 100; 138; 172; 229; 330; 485 | 1140 | 250 | 280 | 159х9 | 250 | 187 | ||
| КРЗд 5 150.44 | 150 | 44 | 38 | 1410 | 300 | 330 | 194х26 | 1000 | 610 | |||
| КРЗд 5 200.12 | 200 | 12,5 | 11,3 | 85; 138; 172; 229; 330; 363; 485; 640 | 1450 | 340 | 360 | 219х16 | 630 | 386 |
