Теплофикационные установки ГРЭС


Теплоподготовительные системы ГРЭС создаются для теплоснабжения систем отопления, вентиляции и горячего водоснабжения объектов электростанции и ее жилого поселка. Они рассчитываются для работы на теплосеть с температурным графиком по отоплению 130/70 С. Схема включения теплофикационной установки показана на рис.

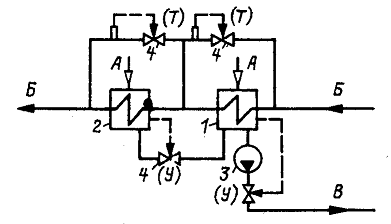

Теплофикационная установка ГРЭС
1, 2 — основной и пиковый подогреватели; 3 — конденсатный насос (один рабочий и один резервный); 4 — регуляторы уровня (У) и температуры (Т); А — пар из нерегулируемых отборов; Б — сетевая вода; В — конденсат в линию основного конденсата

Большую часть времени давление в нерегулируемых отборах на теплообменники превышает фактически необходимое для нагрева воды. Несоответствие требуемого и фактического давлений отборного пара приводит к потерям от необратимости. Однако на КЭС расход пара на подогреватели не превышает 3 % начального расхода на турбину и регулирование давления пара в отборах, как на ТЭЦ, явилось бы неоправданным. Обычно регулирование температуры сетевой воды на КЭС осуществляется перепуском части этой воды по байпасу. Можно также осуществлять регулирование, дросселируя пар, поступающий из отбора турбины.

У вновь создаваемых конденсационных турбин тепловая мощность теплофикационных отборов ориентировочно должна составлять 5—6 МВт на каждые 100 МВт электрической мощности. Подогреватели сетевой воды целесообразно подключать к нерегулируемым отборам с давлением 0,1 - 0,15 и 0,5 - 0,6 МПа



Подогреватели сетевой воды вертикального типа
а — с поверхностью нагрева площадью до 200 м2; б — с поверхностью нагрева площадью 315 и 500 м2 (отличаются конструкцией водяных камер); 1, 2 — подвод и отвод воды; 3 — подвод пара

В теплофикационных установках ГРЭС используются вертикальные подогреватели ПСВ (рис.). Основными узлами каждого подогревателя являются корпус, трубная система, верхняя и нижняя (плавающая) водяные камеры. Трубная система включает верхнюю и нижнюю трубные доски, элементы каркаса трубного пучка, поперечные сегментные перегородки, прямые тянутые трубки 19X1 мм из латуни Л68. Концы трубок ввальцованы в трубные доски. Фланцы корпуса, водяных камер выполняются из стали 20К, остальные элементы — из листовой стали ВСтЗсп.
